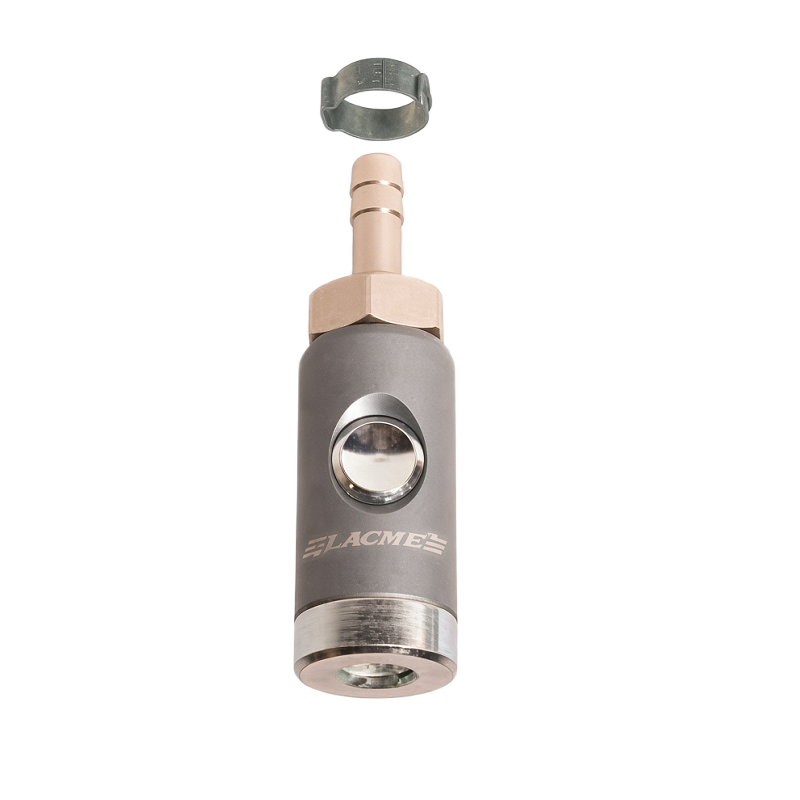

RAC 2100S RACK FITTING - Para mangueira de ar 8x14 - 364310

Conexão de segurança rápida para mangueira de ar comprimido Ø 8 mm

A Lacme rac 2100 s é um acoplador de segurança rápida para conectar circuitos de ar comprimidos. Ele é projetado para ser usado com um tubo com um diâmetro interno de 8 mm e uma dica compatível ISO 6150 Series B.

Este conector da série 2100 S usa tecnologia para Double support destinado a garantir o desacoplamento. Seu corpo de alumínio anodizado oferece um conjunto robusto e leve. O encaixe também é orientado, o que permite posicionar o botão de acordo com a instalação.

Um projeto adaptado a instalações de ar comprimido

O RAC 2100 S foi projetado para instalações de ar comprimido e equipamentos. Seu design de dupla suporte fornece uma função de segurança ao desacoplar a conexão.

• Tecnologia de suporte duplo para proteger o desacoplamento.
• Acoplador anti-shot.
• Corpo de alumínio anodizado.
• Encaixe espalhado Para facilitar o posicionamento do botão.
• Passagem nominal de 5,5 mm.
• Compatível com dicas ISO 6150 Series B.
• Pressão de operação entre 0 e 16 bar.
• Temperatura de serviço de -20 ° C a +70 ° C.

Especificações Técnicas

• Tipo de produto: Acoplador de segurança rápida para ar comprimido
• Utilização: Conexão de tubos e equipamento de ar comprimido
• Diâmetro interno do tubo: 8 mm
• Passagem: 5,5 mm
• Tipo de ponta compatível: ISO 6150 Series B
• Padrão de segurança: ISO 4414
• Compatibilidade Internacional: ISO 6150 Series B e US Fil 4109 C
• No corpo: Alumínio anodizado
• Pressão de serviço: 0 a 16 bar
• Temperatura de operação: -20 ° C a +70 ° C
• Orientação: encaixe espalhado
• Manufacturer Part Number: 364310
• Marca: Lacme
• Embalagem: 1 peça

Para qual usuário?

O 2100 SC é para usuários de equipamentos e instalações de ar comprimido que exigem conexão rápida em um tubo de diâmetro interno 8 mm.

• Workshops usando ferramentas pneumáticas.
• Profissionais do corpo usando equipamentos pneumáticos.
• Workshops mecânicos e de manutenção.
• Instalações de ar comprimidas que exigem conexões rápidas.
• Usuários à procura de um acoplador com função de segurança durante o desacoplamento.

Sobre o qual suporta o uso deste produto?

Compatibilidade de tubos: Tubo com um diâmetro dentro de 8 mm, dependendo das características comunicadas pelo LACME.

Por que escolher RAC 2100?

• Acoplador rápido projetado para circuitos de ar comprimido.
• Tecnologia de duplo suporte para garantir o desacoplamento.
• Projeto anti-desinstalação.
• Corpo de alumínio anodizado.
• Encaixe giratório para facilitar o posicionamento do botão.
• Pressão de serviço até 16 bar.
• Compatibilidade com dicas de BC ISO 6150.

Em que casos usam este acoplamento rápido?

• Conectando uma mangueira de ar comprimida de 8 mm de diâmetro.
• Conexão rápida de equipamentos pneumáticos compatíveis.
• Instalação ou substituição de um acoplador em um circuito de ar comprimido.
• Equipamento de um workshop do corpo usando ferramentas pneumáticas.
• Conexão que requer um sistema de segurança durante o desacoplamento.

Como instalar o acoplamento rápido nas regras da arte?

1. Verifique se o tubo usado tem um bom 8 mm de diâmetro dentro.
2. Verifique a compatibilidade da ponta com o padrão ISO 6150 Series B.
3. Coloque o circuito de ar comprimido de pressão antes de qualquer intervenção na conexão.
4. Conecte o tubo ao acoplador de acordo com o sistema de montagem esperado.
5. Verifique a boa espera mecânica do tubo antes de pressurizar.
6. Redefinir o circuito sob pressão e controlar a ausência de vazamento.

Equipamento de ar comprimido e complementar e complementar

Para completar uma instalação pneumática, este acoplador pode ser associado à diferentes conexões de ar comprimido e equipamentos de fornecimento disponíveis em nosso catálogo, incluindo o Tubos de ar comprimidosa Acessórios de ar comprimidos e o Ferramentas pneumáticas.

Perguntas freqüentes sobre RAC 2100 S

Que diâmetro da necessidade de tubo para o RAC 2100?

O modelo referenciado 364310 é planejado para um Tubo de diâmetro interno 8 mm.

Qual pressão máxima pode suportar o 2100 SC?

A pressão de serviço indicada pelo LACME é entre 0 e 16 bar.

Com quais dicas são compatíveis com o RAC 2100?

LACME indica compatibilidade com dicas correspondentes ao padrão ISO 6150 Series B. O fabricante também menciona a compatibilidade com o padrão internacional US ímpio 4109 c.
