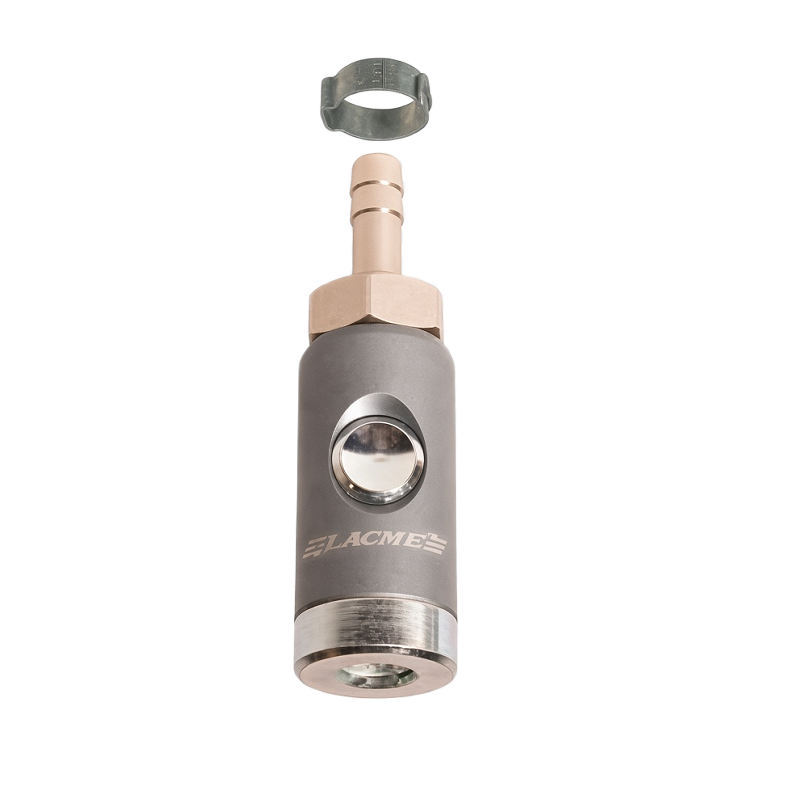

RAC 2100S Schnellanschluss - Für 8x14 Luftschlauch - 364310

Schnelle Sicherheitsanschluss für Druckluftschlauch Ø 8 mm

Die Lacme rac 2100 s ist ein schneller Sicherheitskoppler zum Verbinden von Druckluftkreisen. Es ist so konzipiert, dass es mit einem Rohr mit einem Innendurchmesser von verwendet wird 8 mm und eine kompatible Spitze ISO 6150 Serie B.

Dieser Connector von 2100 S-Serien-Anschluss verwendet Technologie Doppelte Unterstützung bestimmt, um die Entkopplung zu sichern. Der eloxierte Aluminiumkörper bietet ein robustes und leichtes Set. Die Armatur ist auch orientierbar, wodurch der Druckknopf gemäß der Installation gelagert wird.

Ein Design, das an komprimierte Luftanlagen angepasst ist

RAC 2100 S ist für Drucklufteinrichtungen und -geräte konzipiert. Sein doppeltes Trägerdesign bietet eine Sicherheitsfunktion beim Entkoppeln der Anpassung.

• Doppelträger-Technologie Um die Entkopplung zu sichern.
• Anti-Shot-Koppler.
• Anodisierter Aluminiumkörper.
• Lenkbarer Anpassung Um die Positionierung des Druckknopfes zu erleichtern.
• Nenndurchgang von 5,5 mm.
• Kompatibel mit Tipps ISO 6150 Serie B.
• Betriebsdruck zwischen 0 und 16 bar.
• Wartungstemperatur von -20 ° C bis +70 ° C.

Technische Daten

• Produkttyp: Schneller Sicherheitskoppler für Druckluft
• Verwenden: Anschluss von Rohren und Druckluftgeräten
• Innendurchmesser der Pfeife: 8 mm
• Passage: 5,5 mm
• Kompatibel Tipptyp: ISO 6150 Serie B
• Sicherheitsstandard: ISO 4414
• Internationale Kompatibilität: ISO 6150 Serie B und US MIL 4109 C
• Körper: Eloxiertes Aluminium
• Servicedruck: 0 bis 16 bar
• Betriebstemperatur: -20 ° C bis +70 ° C
• Orientierung: lenkbarer Anpassung
• Hersteller-Teilenummer: 364310
• Marke: Lacme
• Verpackung: 1 Stück

Für welchen Benutzer?

Der RAC von 2100 s ist für Benutzer von Druckluftgeräten und Anlagen, die eine schnelle Verbindung an einem Innendurchmesserrohr 8 mm erfordern.

• Workshops mit pneumatischen Werkzeugen.
• Körperfachleute mit pneumatischen Geräten.
• Mechanische und Wartungswerkstätten.
• Druckluftinstallationen, die schnelle Verbindungen erfordern.
• Benutzer, die einen Kuppler mit Sicherheitsfunktion während des Entkopplers suchen.

Auf welcher Unterstützung verwenden Sie dieses Produkt?

Rohrkompatibilität: Pipe mit einem 8-mm-Innendurchmesser, abhängig von den von Lacme kommunizierten Merkmale.

Warum wählen Sie RAC 2100 S?

• Schneller Kuppler für Druckluftkreise ausgelegt.
• Doppelstütztechnologie zur Sicherung der Entkopplung.
• Anti-Rutsch-Design.
• Anodisierter Aluminiumkörper.
• Schwenkarmatur, um die Positionierung des Druckknopfes zu erleichtern.
• Servicedruck bis 16 bar.
• Kompatibilität mit ISO 6150 v. Chr. Tipps.

In welchen Fällen verwenden Sie diese Schnellkupplung?

• Anschließen eines 8-mm-Innendurchmessers Druckluftschlauch.
• Schnelle Verbindung von kompatiblen pneumatischen Geräten.
• Installation oder Austausch eines Kopplers auf einem Druckluftkreislauf.
• Ausrüstung eines Körperwerkstatts mit pneumatischen Werkzeugen.
• Anschluss, der ein Sicherheitssystem während der Entkopplung erfordern.

Wie installieren Sie die schnelle Kupplung in den Regeln der Kunst?

1. Stellen Sie sicher, dass das verwendete Pfeife gut ist 8 mm Innendurchmesser.
2. Überprüfen Sie die Kompatibilität des Tipps mit dem Standard ISO 6150 Serie B.
3. Setzen Sie den Druckluftkreislauf-Druck vor dem Eingreifen des Anschlusses aus.
4. Schließen Sie das Rohr an den Kuppler an das erwartete Montagesystem an den Kuppler an.
5. Überprüfen Sie den guten mechanischen Halt des Rohrs vor der Druckbeaufschlagung.
6. Setzen Sie den Schaltung unter Druck zurück und steuern Sie das Abwesenheit von Leckagen.

Schnellanschluss und ergänzende Druckluftgeräte

Um eine pneumatische Installation abzuschließen, kann dieser Koppler mit dem unterschiedlichen Druckluftanschluss und Versorgungsgeräten in unserem Katalog einbezogen werden, einschließlich der Druckluftleitungendie Drucklufteinrichtungen und die Pneumatische Werkzeuge.

Häufig gestellte Fragen zu RAC 2100 s

Welchen Durchmesser des Rohrs braucht der RAC 2100 s?

Das referenzierte Modell von 364310 ist für a geplant Innendurchmesserrohr 8 mm.

Welcher maximaler Druck kann den 2100 s rac unterstützen?

Der von Lacme angegebene Dienstdruck ist zwischen 0 und 16 bar.

Mit welchen Tipps ist der RAC 2100 s kompatibel?

Lacme zeigt die Kompatibilität mit den Standards, die dem Standard entsprechen ISO 6150 Serie B. Der Hersteller erwähnt auch Kompatibilität mit dem internationalen Standard US MIL 4109 C.
