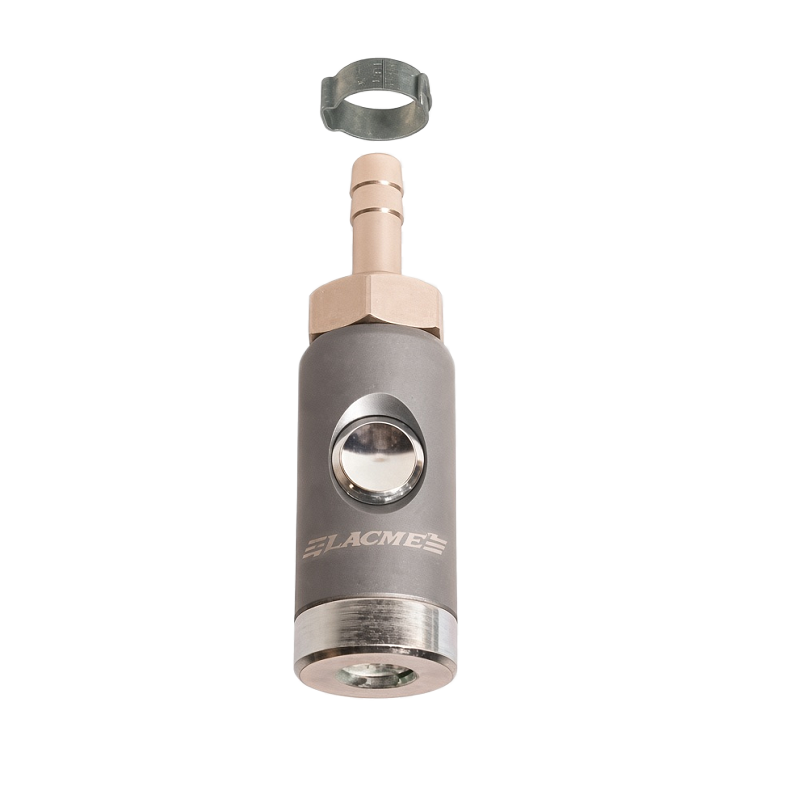

Raccord Rapide RAC 2100S - Pour Tuyau d'Air 8X14 - 364310

Raccord rapide de sécurité pour tuyau d'air comprimé Ø 8 mm

Le LACME RAC 2100 S est un coupleur rapide de sécurité destiné au raccordement des circuits d'air comprimé. Il est conçu pour être utilisé avec un tuyau présentant un diamètre intérieur de 8 mm et un embout compatible ISO 6150 série B.

Ce raccord de la série 2100 S utilise une technologie à double appui destinée à sécuriser le découplement. Son corps en aluminium anodisé offre un ensemble à la fois robuste et léger. Le raccord est également orientable, ce qui permet de positionner le bouton poussoir selon l'installation.

Une conception adaptée aux installations d'air comprimé

Le RAC 2100 S est conçu pour les installations et équipements fonctionnant à l'air comprimé. Sa conception à double appui apporte une fonction de sécurité lors du découplement du raccord.

• Technologie à double appui pour sécuriser le découplement.
• Coupleur anti-coup de fouet.
• Corps en aluminium anodisé.
• Raccord orientable pour faciliter le positionnement du bouton poussoir.
• Passage nominal de 5,5 mm.
• Compatible avec les embouts ISO 6150 série B.
• Pression de service comprise entre 0 et 16 bar.
• Température de service de -20 °C à +70 °C.

Spécifications techniques

• Type de produit : coupleur rapide de sécurité pour air comprimé
• Utilisation : raccordement de tuyaux et équipements d'air comprimé
• Diamètre intérieur du tuyau : 8 mm
• Passage : 5,5 mm
• Type d'embout compatible : ISO 6150 série B
• Norme de sécurité : ISO 4414
• Compatibilité internationale : ISO 6150 série B et US MIL 4109 C
• Corps : aluminium anodisé
• Pression de service : 0 à 16 bar
• Température de service : -20 °C à +70 °C
• Orientation : raccord orientable
• Référence fabricant : 364310
• Marque : LACME
• Conditionnement : 1 pièce

Pour quel utilisateur ?

Le RAC 2100 S s'adresse aux utilisateurs d'équipements et d'installations à air comprimé nécessitant un raccordement rapide sur un tuyau de diamètre intérieur 8 mm.

• Ateliers utilisant de l'outillage pneumatique.
• Professionnels de la carrosserie utilisant des équipements pneumatiques.
• Ateliers de mécanique et de maintenance.
• Installations d'air comprimé nécessitant des raccordements rapides.
• Utilisateurs recherchant un coupleur avec fonction de sécurité lors du découplement.

Sur quels supports utiliser ce produit ?

Compatibilité du tuyau : tuyau présentant un diamètre intérieur de 8 mm, selon les caractéristiques communiquées par LACME.

Pourquoi choisir le RAC 2100 S ?

• Coupleur rapide conçu pour les circuits d'air comprimé.
• Technologie à double appui pour sécuriser le découplement.
• Conception anti-coup de fouet.
• Corps en aluminium anodisé.
• Raccord orientable pour faciliter le positionnement du bouton poussoir.
• Pression de service jusqu'à 16 bar.
• Compatibilité avec les embouts ISO 6150 série B.

Dans quels cas utiliser ce raccord rapide ?

• Raccordement d'un tuyau d'air comprimé de diamètre intérieur 8 mm.
• Connexion rapide d'un équipement pneumatique compatible.
• Installation ou remplacement d'un coupleur sur un circuit d'air comprimé.
• Équipement d'un atelier de carrosserie utilisant des outils pneumatiques.
• Raccordement nécessitant un système de sécurité lors du découplement.

Comment installer le raccord rapide dans les règles de l'art ?

1. Vérifier que le tuyau utilisé présente bien un diamètre intérieur de 8 mm.
2. Vérifier la compatibilité de l'embout avec le standard ISO 6150 série B.
3. Mettre le circuit d'air comprimé hors pression avant toute intervention sur le raccordement.
4. Raccorder le tuyau au coupleur conformément au système de fixation prévu.
5. Vérifier le bon maintien mécanique du tuyau avant la remise sous pression.
6. Remettre progressivement le circuit sous pression et contrôler l'absence de fuite.

Raccord rapide et équipements d'air comprimé complémentaires

Pour compléter une installation pneumatique, ce coupleur peut être associé aux différents équipements de raccordement et d'alimentation en air comprimé disponibles dans notre catalogue, notamment les tuyaux d'air comprimé, les raccords air comprimé et les outils pneumatiques.

Questions fréquentes sur le RAC 2100 S

Quel diamètre de tuyau faut-il pour le RAC 2100 S ?

Le modèle référencé 364310 est prévu pour un tuyau de diamètre intérieur 8 mm.

Quelle pression maximale peut supporter le RAC 2100 S ?

La pression de service indiquée par LACME est comprise entre 0 et 16 bar.

Avec quels embouts le RAC 2100 S est-il compatible ?

LACME indique une compatibilité avec les embouts correspondant à la norme ISO 6150 série B. Le fabricant mentionne également la compatibilité avec la norme internationale US MIL 4109 C.
