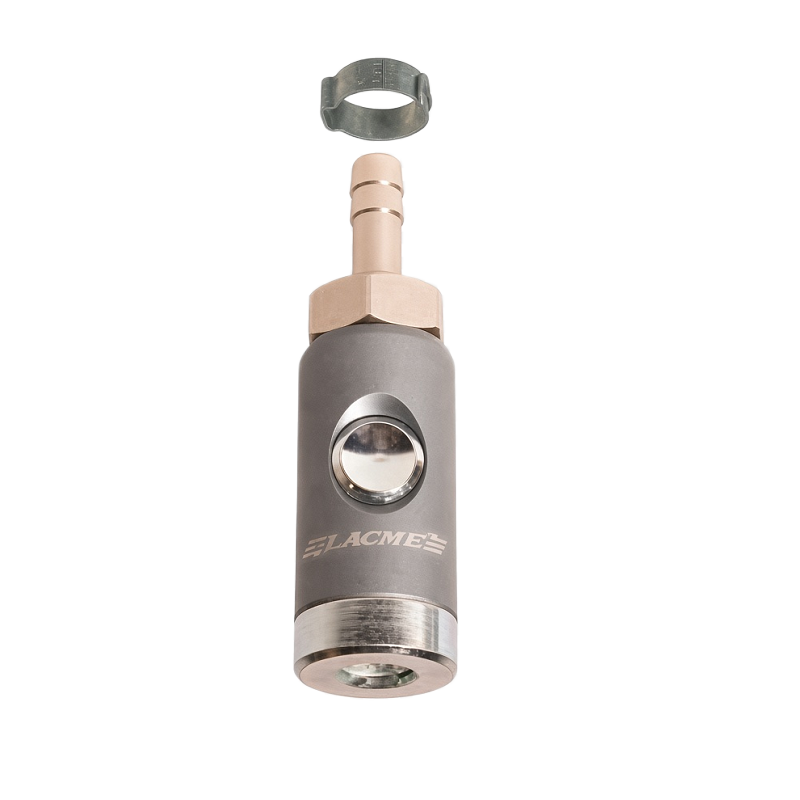

CAP 2100S Montaje rápido - Para 8x14 manguera de aire - 364310

Conexión de seguridad rápida para manguera de aire comprimido Ø 8 mm

La Lacme rac 2100 s Es un acoplador de seguridad rápida para conectar circuitos de aire comprimidos. Está diseñado para ser utilizado con una tubería con un diámetro interior de 8 mm y una punta compatible ISO 6150 serie B.

Este conector de la serie 2100 s utiliza tecnología para Soporte doble destinado a asegurar el desacoplemento. Su cuerpo de aluminio anodizado ofrece un conjunto robusto y liviano. El ajuste también es orientable, lo que permite colocar el botón de pulsador de acuerdo con la instalación.

Un diseño adaptado a instalaciones de aire comprimido.

RAC 2100 S está diseñado para instalaciones y equipos de aire comprimido. Su diseño de doble soporte proporciona una función de seguridad al desacoplar el ajuste.

• Tecnología de doble apoyo para asegurar el desacoplemento.
• Acoplador anti-shot.
• Cuerpo de aluminio anodizado..
• Ajustado dirigible Para facilitar el posicionamiento del pulsador.
• Paso nominal de 5,5 mm..
• Compatible con consejos ISO 6150 serie B.
• Presión de funcionamiento entre 0 y 16 bar.
• Temperatura de servicio de -20 ° C a +70 ° C.

Especificaciones técnicas

• Tipo de producto: Acoplador de seguridad rápida para aire comprimido
• Uso: Conexión de tuberías y equipos de aire comprimido.
• Diámetro interior de la tubería: 8 mm
• Paso: 5,5 mm
• Tipo de consejo compatible: ISO 6150 serie B
• Estándar de seguridad: ISO 4414
• Compatibilidad internacional: ISO 6150 Series B y US MIL 4109 C
• De cuerpo: Aluminio anodizado
• Presión de servicio: 0 a 16 bar
• Operating temperature: -20 ° C a +70 ° C
• Orientación: ajustado dirigible
• Número de pieza del fabricante: 364310
• Marca: Lacme
• Embalaje: 1 pieza

¿Para qué usuario?

El RAC 2100 S es para usuarios de equipos de aire comprimidos e instalaciones que requieren conexión rápida en un tubo de diámetro interno de 8 mm.

• Talleres utilizando herramientas neumáticas.
• Profesionales del cuerpo que utilizan equipos neumáticos.
• Talleres mecánicos y de mantenimiento.
• Instalaciones de aire comprimido que requieren conexiones rápidas.
• Usuarios que buscan un acoplador con función de seguridad durante el desacople.

¿En qué soportes utilizan este producto?

Compatibilidad de tuberías: TUBO CON UN DIÁMETRO INTERIOR 8 MM, dependiendo de las características comunicadas por Lacme.

¿Por qué elegir RAC 2100 S?

• Acoplador rápido diseñado para circuitos de aire comprimido.
• Tecnología de doble soporte para asegurar el desacoplemento.
• Diseño antideslizante.
• Cuerpo de aluminio anodizado.
• Ajuste giratorio para facilitar el posicionamiento del pulsador.
• Presión de servicio hasta 16 bar.
• Compatibilidad con las puntas ISO 6150 BC.

¿En qué casos usan este acoplamiento rápido?

• Conexión de una manguera de aire comprimido de 8 mm de diámetro interior.
• Conexión rápida de equipos neumáticos compatibles.
• Instalación o reemplazo de un acoplador en un circuito de aire comprimido.
• Equipo de un taller de cuerpo utilizando herramientas neumáticas.
• Conexión que requiere un sistema de seguridad durante el desacoplemento.

¿Cómo instalar el acoplamiento rápido en las reglas de la técnica?

1. Compruebe que la tubería utilizada tiene un buen Diámetro interior de 8 mm..
2. Compruebe la compatibilidad de la punta con el estándar. ISO 6150 serie B.
3. Coloque el circuito de aire comprimido a presión antes de cualquier intervención en la conexión.
4. Conecte la tubería al acoplador de acuerdo con el sistema de montaje esperado.
5. Compruebe la buena retención mecánica de la tubería antes de presurizarse.
6. Restablecer el circuito bajo presión y controlar la ausencia de fugas.

Equipo de aire comprimido y complementario rápido.

Para completar una instalación neumática, este acoplador puede estar asociado con la conexión de aire comprimida y un equipo de suministro comprimido disponibles en nuestro catálogo, incluida la Tubos de aire comprimidola Accesorios de aire comprimido y la Herramientas neumáticas.

Preguntas frecuentes sobre RAC 2100 S

¿Qué diámetro de la tubería necesita para el RAC 2100 S?

El modelo referenciado 364310 está previsto para un Tubo de diámetro interior 8 mm.

¿Qué presión máxima puede apoyar el RAC 2100 S?

La presión de servicio indicada por Lacme está entre 0 y 16 bar.

¿Con qué puntas es compatible con RAC 2100 S?

Lacme indica la compatibilidad con las puntas correspondientes a la norma. ISO 6150 serie B. El fabricante también menciona la compatibilidad con la norma internacional. US MIL 4109 C.
