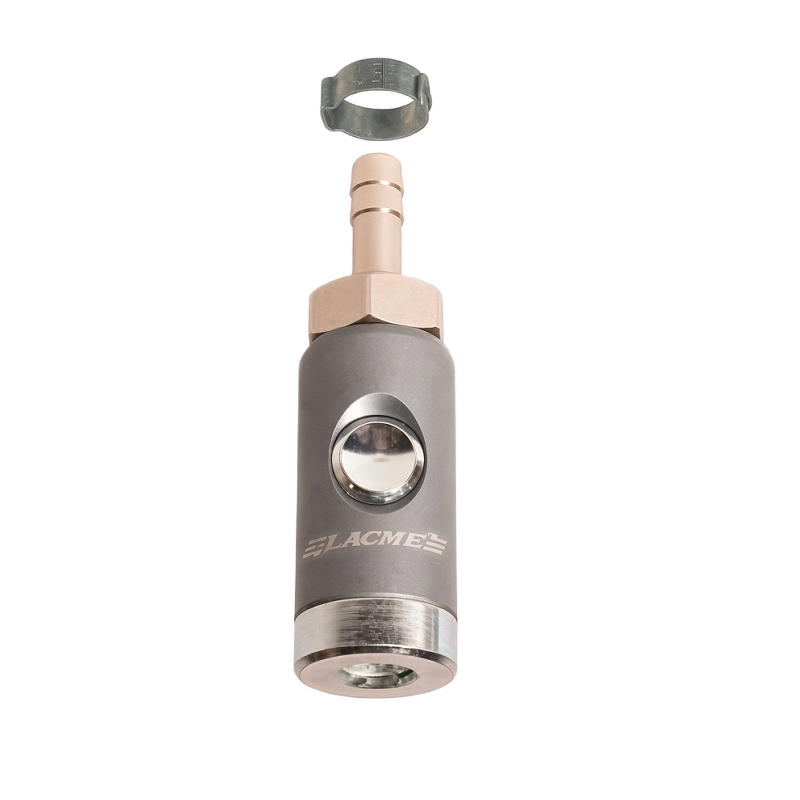

Raccordo rapido RAC 2100S - Per tubo dell'aria 8x14 - 364310

Connessione rapida di sicurezza per tubo di aria compressa Ø 8 mm

La Lacme Rac 2100 s è un accoppiatore di sicurezza veloce per collegare i circuiti di aria compressa. È progettato per essere utilizzato con un tubo con un diametro interno di 8 mm e una punta compatibile ISO 6150 serie B.

Questo connettore della serie 2100 S utilizza la tecnologia a Doppio supporto destinato a proteggere il disaccoppamento. Il suo corpo in alluminio anodizzato offre un set robusto e leggero. Il raccordo è anche orientato, che consente di posizionare il pulsante in base all'installazione.

Un design adattato alle installazioni di aria compressa

Rac 2100 S è progettato per impianti e attrezzature per l'aria compressa. Il suo design a doppio supporto fornisce una funzione di sicurezza durante il disaccoppiamento del raccordo.

• Double support technology per garantire il disaccoppamento.
• Accoppiatore anti-shot.
• Corpo in alluminio anodizzato.
• Ribasso Per facilitare il posizionamento del pulsante.
• Passaggio nominale di 5,5 mm.
• Compatibile con i suggerimenti ISO 6150 serie B.
• Pressione operativa tra 0 e 16 bar.
• Temperatura di servizio di -20 ° C a +70 ° C.

Specifiche tecniche

• Tipo di prodotto: Accoppiatore di sicurezza rapida per aria compressa
• Uso: Collegamento di tubi e apparecchiature aria compressa
• Diametro interno del tubo: 8 mm
• Passaggio: 5,5 mm
• Tipo di punta compatibile: ISO 6150 serie B
• Standard di sicurezza: ISO 4414
• Compatibilità internazionale: ISO 6150 serie B e US MIL 4109 C
• Corpo: Alluminio anodizzato
• Pressione del servizio: Da 0 a 16 bar
• Temperatura operativa: -20 ° C a +70 ° C
• Orientamento: ribasso
• Numero di parte del produttore: 364310
• Marca: Lacme
• Imballaggio: 1 pezzo

Per quale utente?

La RAC del 2100 S è per gli utenti di apparecchiature e impianti di aria compressa che richiedono una connessione rapida su un tubo di diametro interno 8 mm.

• Workshop usando strumenti pneumatici.
• Professionisti del corpo che utilizzano attrezzature pneumatiche.
• Laboratori meccanici e di manutenzione.
• Installazioni di aria compressa che richiedono connessioni veloci.
• Utenti che cercano un accoppiatore con funzione di sicurezza durante il decouple.

Su quale supporta utilizzare questo prodotto?

Compatibilità dei tubi: Tubo con un diametro interno da 8 mm, a seconda delle caratteristiche comunicate da LaCme.

Perché scegliere Rac 2100 s?

• Accoppiatore rapido progettato per circuiti ad aria compressa.
• Tecnologia a doppio supporto per assicurare il disaccoppamento.
• Design antiscivolo.
• Corpo in alluminio anodizzato.
• Raccordo girevole per facilitare il posizionamento del pulsante.
• Pressione di servizio fino a 16 bar.
• Compatibilità con i consigli ISO 6150 BC.

In quali casi utilizzare questo accoppiamento rapido?

• Collegamento di un tubo di aria compressa di diametro interno da 8 mm.
• Collegamento rapido di attrezzature pneumatiche compatibili.
• Installazione o sostituzione di un accoppiatore su un circuito d'aria compresso.
• Attrezzatura di un laboratorio corporeo con strumenti pneumatici.
• Connessione che richiede un sistema di sicurezza durante il disaccoppamento.

Come installare l'accoppiamento rapido nelle regole dell'arte?

1. Controlla che il tubo usato abbia un bene 8 mm Diametro interno.
2. Controllare la compatibilità della punta con lo standard ISO 6150 serie B.
3. Metti la pressione del circuito d'aria compresso prima di qualsiasi intervento sulla connessione.
4. Collegare il tubo all'accoppiatore in base al sistema di montaggio previsto.
5. Controllare la buona tenuta meccanica del tubo prima di pressurizzare.
6. Ripristina il circuito sotto pressione e controllare l'assenza di perdite.

Attrezzatura ad aria compressa rapida e compressa complementare

Per completare un'installazione pneumatica, questo accoppiatore può essere associato alla diversa connessione aria compressa e alle apparecchiature di fornitura disponibili nel nostro catalogo, incluso il Tubi d'aria compressila Raccordi ad aria compressa e il Strumenti pneumatici.

Domande frequenti su RAC 2100 S

Quale diametro del tubo ha bisogno per la RAC 2100 S?

Il modello di riferimento 364310 è previsto per a Tubo del diametro interno 8 mm.

Quale pressione massima può supportare la RAC del 2100 s?

La pressione del servizio indicata da LaCme è tra 0 e 16 bar.

Con quali consigli è compatibile con la RAC 2100 s?

LaCme indica la compatibilità con i suggerimenti corrispondenti allo standard ISO 6150 serie B. Il produttore menziona anche la compatibilità con lo standard internazionale US mil 4109 c.
